產品中心 · PRODUCT

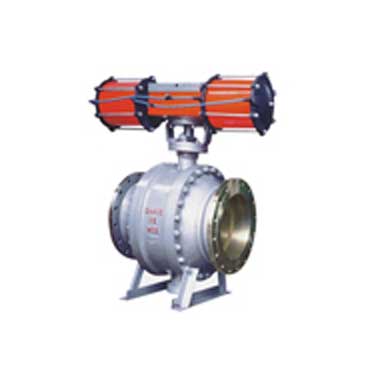

氣動固定式球閥

發布時間：2016年03月22日作者：admin 點擊次數：次

Q47系列固定球閥

主要零件材料

閥體		WCB	ZGiCr18Ni9Ti	CF8	CF3	ZGlCr18Ni 12M02Ti	CF8M	CF3M
球體閥桿		2Cr13	1Crl8N19Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12 Mo2Ti	0Cr17Ni 12Mo2(316)	00Cr17Ni4Mo2 (316L)
閥座		加玻纖增強聚四氟乙烯，對位聚笨，堆焊鈷鉻鉻鎢硬質合金
適用工況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質		尿素等腐蝕性介質
適用工況	工作溫度 /℃	-29-300（加玻纖增強聚四氟乙烯）、-29~300（對位聚笨）、≤425（堆焊鈷鉻鎢硬質合金且使用于水、蒸汽、油品等介質），≤550（堆焊鈷鉻鎢硬質合金且非使用于水、蒸汽、油品等介質）

*選用工作溫度≤425或≤550時，在型號字母Y右下角標上42或55，例如Q47Y55-16P

主要性能規范

公稱壓力		PN/MPa
公稱壓力		16	25	40	64	100
常溫下最高使用壓力 /MPa		16	25	4O	64	100
試驗壓力 Ps/MPa	殼體	24	38	60	96	150
試驗壓力 Ps/MPa	密封	18	28	44	71	110

執行標準：結構長度：GB12221-89
法蘭標準：JB/T79-94
焊接標準：GB12224-89

PN1.6MPa/mm
DN	d1	L	W	H1	H2	W1	D2	D1	D	N-φ	b	f	重量/kg
15	15	108	130	-	59	-	45	65	95	4-14	14	2	23
20	20	117	130	-	63	-	55	75	105	4-14	14	2	30
25	25	127	160	-	75	-	65	85	115	4-14	14	2	45
32	32	140	160	-	85	-	78	100	135	4-18	16	2	57
40	40	165	230	-	95	-	85	110	145	4-18	16	3	70
50	50	178	230	-	107	-	100	125	160	4-18	16	3	95
65	65	190	400	-	142	-	120	145	180	4-18	18	3	15
80	80	203	400	-	152	-	135	160	195	8-18	20	3	19
100	100	305	700	-	178	-	155	180	215	8-18	20	3	33
125	125	356	1100	-	252	-	185	210	245	8-18	22	3	58
150	150	394	1100	-	272	-	21O	240	280	8-23	24	3	93
200	200	457	1500	-	342	-	265	295	335	12-23	26	3	160
200	200	457	-	-	398	-	265	295	335	12-23	26	3	180
250	250	533	-	335	495	1155	320	355	405	12-25	30	3	240
300	300	61O	-	385	580	171	375	410	460	12-25	30	4	390
350	350	686	-	430	625	171	435	470	520	16-25	34	4	510
400	400	762	-	470	720	257	485	525	580	16-30	36	4	750
500	500	914	-	590	840	257	608	650	705	20-34	44	4	1190
600	600	1067	-	700	1050	150	718	770	840	20-41	48	5	2100
700	700	1245	-	780	1150	83	788	840	910	24-41	50	5	3000
PN2.5MPa/mm
15	15	140	130	-	59	-	45	65	95	4-14	16	2	25
20	20	152	130	-	63	-	55	75	105	4-14	16	2	35
25	25	165	160	-	75	-	65	85	115	4-14	16	2	54
32	32	178	160	-	85	-	78	100	135	4-18	18	2	68
40	40	190	230	-	95	-	85	110	145	4-18	18	3	84
50	50	216	230	-	107	-	100	125	160	4-18	20	3	114
65	65	241	400	-	142	-	120	145	180	8-18	22	3	180
80	80	283	400	-	152	-	135	160	195	8-18	22	3	228
100	100	305	7000	-	178	-	160	190	230	8-23	24	3	396
125	125	381	1100	-	252	-	188	220	270	8-25	28	3	696
150	150	403	1100	-	272	-	218	250	300	8-25	30	3	1020
200	200	502	1500	-	342	-	278	310	360	12-25	34	3	1920
200	200	502	-	-	398	1155	278	310	360	12-25	34	3	2120
250	250	568	-	335	495	1155	332	370	425	12-30	36	3	2880
300	300	648	-	385	580	171	390	430	485	16-30	40	4	4680
350	350	762	-	430	625	171	448	490	550	16-34	44	4	5870
400	400	838	-	470	720	257	505	550	610	16-34	48	4	8630
500	500	991	-	590	840	257	61O	660	730	20-41	52	4	1369
600	600	1143	-	700	1050	150	718	770	840	20-41	56	5	2415
700	700	1346	-	780	1150	83	815	875	955	24-48	60	5	3450

執行標準：結構長度：GB12221-89
法蘭標準：JB/T79-94
焊接標準：GB12224-89

PN4.0MPa/mm
DN	d1	L	W	H1	H2	W1	D6	D2	D1	D	f2	N-出	b	f	重量／kg
15	15	140	130	-	59	-	40	45	65	95	4	4-14	16	2	20
20	20	152	130	-	63	-	51	55	75	105	4	4-14	16	2	42
25	25	165	160	-	75	-	58	65	85	115	4	4-14	16	2	62
32	32	180	160	-	85	-	66	78	100	135	4	4-18	18	2	75
40	40	190	230	-	95	-	76	85	11O	145	4	4-18	18	3	105
50	50	216	230	-	107	-	88	100	125	160	4	4-18	20	3	145
65	65	241	400	-	142	-	110	120	145	180	4	8-18	22	3	235
80	80	283	400	-	152	-	121	135	160	195	4	8-18	22	3	300
100	100	305	700	-	178	-	150	160	190	230	45	8-23	24	3	55O
125	125	381	1100	-	252	-	176	188	220	270	45	8-25	28	3	810
150	150	403	1500	-	272	-	204	218	250	300	45	8-25	30	3	1180
200	200	502	-	-	398	-	260	282	320	375	45	12-30	38	3	2440
250	250	568	-	283	495	1155	313	345	385	445	45	12-34	42	3	482
300	300	648	-	380	580	171	364	408	450	510	45	16-34	46	4	615
350	350	762	-	425	625	171	422	465	51O	570	4	16-34	52	4	930
400	400	838	-	492	720	257	474	535	585	655	5	16-41	58	4	1100
500	500	991	-	555	840	257	576	612	670	755	5	20-48	62	4	2030
600	600	1143	-	675	1050	150	678	730	795	890	6	20-54	62	5	2850
700	700	1346	-	850	1150	83	768	835	900	995	6	24-54	68	5	4250
PN6.4MPa/mm
15	15	165	130	-	59	-	40	55	75	105	4	4-14	18	2	31
20	20	190	130	-	63	-	51	68	90	125	4	4-18	20	2	49
25	25	216	160	-	75	-	58	78	100	135	4	4-18	22	2	72
32	32	229	160	-	85	-	66	82	110	150	4	4-23	24	2	87
40	40	241	230	-	95	-	76	95	125	165	4	4-23	24	3	121
50	50	292	230	-	107	-	88	105	135	175	4	4-23	26	3	167
65	65	330	400	-	142	-	110	130	160	200	4	8-23	28	3	282
80	80	356	400		152	-	121	140	170	210	4	8-23	30	3	360
100	1OO	432	700	-	178	-	150	168	200	250	45	8-25	32	3	66O
150	150	495	1500	-	272	-	204	240	280	340	45	8-34	38	3	1420
200	200	660	-	-	398	1155	260	300	345	405	45	12-34	44	3	2868
250	250	673	-	283	445	171	313	352	400	470	45	12-41	48	3	540
300	300	762	-	380	515	257	364	412	460	530	45	16-41	54	4	780
350	350	825	-	425	550	257	422	475	525	595	5	16-41	60	4	1000
400	400	902	-	498	615	257	474	525	585	670	5	16-48	66	4	1300
500	500	1052	-	555	810	150	576	640	705	800	5	20-54	70	4	2100
600	600	1232	-	675	845	180	678	750	820	930	6	20-58	76	5	3400
700	700	1397	-	850	1089	200	焊接式								5000
PN10.0MPa/mm
15	15	165	130	-	59	-	40	55	75	105	4	4-14	18	2	31
20	20	190	130	-	63	-	51	68	90	125	4	4-18	20	2	49
25	25	216	160	-	75	-	58	78	100	135	4	4-18	22	2	72
32	32	229	160	-	85	-	66	82	11O	150	4	4-23	24	2	87
40	40	241	230	-	95	-	76	95	125	165	4	4-23	24	3	121
50	50	292	230	-	107	-	88	105	135	175	4	4-23	26	3	167
65	65	330	400	-	142	-	110	130	160	200	4	8-23	28	3	282
80	80	356	400	-	152	-	121	140	170	21O	4	8-23	30	3	36O
100	100	432	700	-	178	-	150	168	200	250	45	8-25	32	3	660
125	125	508	1100	-	252	-	176	202	240	295	45	8-30	36	3	98O
150	150	559	1500	-	272	-	204	240	280	340	45	8-34	38	3	1420
200	200	660	-	-	398	1155	260	300	345	405	45	12-34	44	3	2868
250	250	787	-	283	445	171	313	352	400	470	45	12-41	48	4	540
300	300	838	-	380	515	257	364	412	460	530	45	16-41	54	4	780
350	350	889	-	425	550	257	422	475	525	595	5	16-41	60	4	1000
400	400	991	-	498	615	257	474	525	585	670	5	16-48	66	4	1300
500	500	1194	-	555	810	150	576	640	705	800	6	20-54	70	4	2100
600	600	1397	-	675	845	180	678	750	820	930	6	20-58	76	5	3400
700	700	1549	-	850	1089	200	焊接式								5000

執行標準：結構長度：ANSIB16.10
法蘭標準：ANSIB16.5
焊接標準：ANSIB16.25

CLASS150
DN	d1	L	W	H1	H2	W1	D2	D1	D	N-φ	b	f	重量/kg
1/2"	13	108	130	-	59	-	35	605	89	4-16	112	16	23
3/4"	19	117	130	-	63	-	43	70	98	4-16	112	16	30
1"	25	127	160	-	75	-	51	795	108	4-16	112	16	45
1¹/2"	38	165	230	-	95	-	73	985	127	4-16	143	16	70
2"	51	178	230	-	107	-	92	1205	152	4-19	159	16	95
2¹/2"	64	190	400	-	142	-	105	1395	178	4-19	175	16	150
3"	76	203	400	-	152	-	127	1525	190	4-19	191	16	190
4"	102	229	700	-	178	-	157	1905	229	8-19	239	16	330
5"	127	356	1OOO	-	252	-	186	216	254	8-22	239	16	580
6"	152	394	1100	-	272	-	216	2415	279	8-22	254	16	930
8"	203	457	1500	-	342	-	270	2985	343	8-22	286	16	1600
8"	203	457	-	-	398	1155	270	2985	343	8-22	286	16	1800
10"	254	533	-	335	495	1155	324	362	406	12-25	302	16	2400
12"	305	610	-	385	580	171	381	4315	4826	12-25	318	16	3900
14"	337	686	-	430	625	171	413	476	533	12-29	35	16	5100
16"	387	762	-	470	720	257	470	5395	597	16-29	366	16	7500
20"	489	914	-	590	840	257	584	635	699	20-32	429	16	1190
24"	591	1067	-	700	1050	150	692	7495	813	20-35	478	16	2100
28"	686	1245	-	780	1150	83	8001	8636	9271	28-35	714	16	3000
CLASS300
1/2"	13	140	130	-	59	-	35	665	95	4-16	142	16	25
3/4"	19	152	130	-	63	-	43	825	117	4-19	159	16	35
1"	25	165	160	-	75	-	51	89	124	4-19	175	16	55
1¹/2"	38	190	230	-	95	-	73	1145	156	4-22	207	16	105
2"	51	216	230	-	107	-	92	127	165	8-19	223	16	145
2¹/2"	64	241	400	-	142	-	105	149	190	8-22	254	16	235
3"	76	283	400	-	152	-	127	1685	210	8-22	286	16	300
4"	102	305	700	-	178	-	157	200	254	8-22	318	16	550
5"	127	381	1000	-	252	-	186	235	279	8-22	35	16	810
6"	152	403	1100	-	272	-	216	270	318	12-22	365	16	1180
8"	203	502	1500	-	342	-	270	330	381	12-25	413	16	2000
8"	203	502		-	398	1155	270	330	381	12-25	413	16	2202
10"	254	568		335	495	1155	324	3875	445	16-29	477	16	365
12"	305	648		385	580	171	381	451	5208	16-32	508	16	530
14"	337	762		430	625	171	413	5145	5842	20-32	538	16	740
16"	387	838		470	720	257	470	5715	6478	20-35	572	16	1030
20"	489	991		590	840	257	584	6858	7748	24-35	635	16	1540
24"	591	1143		700	1050	150	692	8128	9144	24-41	698	16	2600
28"	686	1346		780	1150	83	8001	9398	1035	28-445	859	16	3900

執行標準：結構長度：ANSI B16.10
法蘭標準：ANSI B16.5
焊接標準：ANSI B16.25

CLASS400
DN	d1	L	W	H1	H2	WI	D2	D1	D	N-φ	b	f	重量/kg
1/2"	13	165	130	-	59	-	35	665	95	4-16	143	64	65
3/4"	19	190	160	-	63	-	43	825	118	4-19	159	64	9
1"	25	216	160	-	75	-	51	89	124	4-19	175	64	13
1¹/2"	38	241	230	-	95	-	73	1145	156	4-22	223	64	165
2"	51	292	700	-	107	-	92	127	165	8-19	254	64	25
4"	102	406	700	-	178	-	1572	200	254	8-25	35	64	66
6"	152	495	-	250	300	1165	216	270	318	12-25	41	64	145
8"	203	597	-	294	374	171	2698	330	381	12-285	478	64	250
10"	254	673	-	370	445	171	324	3875	445	16-32	538	64	540
12"	305	762	-	420	515	257	381	451	520	16-35	57	64	780
14"	337	825	-	460	550	257	413	5145	585	20-35	605	64	1000
16"	387	902	-	505	615	257	470	5715	650	20-38	635	64	1300
20"	489	1054	-	630	810	150	5842	686	775	24-41	698	64	2100
24"	591	1232	-	685	845	180	6922	8128	915	24-48	76	64	3400
28"	686	1397	-	860	1087	200	800	9398	1035	28-51	953	64	5000
CLASS600
1/2"	13	165	160	-	59	-	35	665	95	4-16	143	64	75
3/4"	19	190	160	-	63	-	43	825	117	4-19	159	64	105
1"	25	216	230	-	75	-	51	89	124	4-19	175	64	145
1¹/2"	38	241	400	-	95	-	73	1145	156	4-22	223	64	185
2"	51	292	700	-	107	-	92	127	165	8-19	254	64	25
4"	102	432	1100	-	178	-	1572	216	273	8-25	38	64	76
6"	152	559	-	250	300	116	216	2921	3556	12-29	472	64	127
8"	203	660	-	294	374	171	2698	3492	4195	12-32	557	64	350
10"	254	787	-	370	445	171	324	4318	508	16-35	635	64	660
12"	305	838	-	420	515	257	381	489	559	20-35	665	64	820
14"	337	889	-	460	550	257	413	527	6032	20-38	698	64	1130
16"	387	991	-	505	615	257	470	6032	686	20-41	762	64	1550
20"	789	1194	-	630	810	150	5842	724	813	24-445	89	64	2800
24"	591	1397	-	825	1010	83	6922	8382	940	24-51	1016	64	5300
28"	686	1549	-	970	1180	123	800	9652	1073	2855	1113	64	6500

執行標準：結構長度：ANSIB16.10
法蘭標準：ANSIB16.5
焊接標準：ANSIB16.25

CLASS900
DN		d1	L	H1	H2	W1	D2	D1	D	N-φ	b	f
in	mm	d1	L	H1	H2	W1	D2	D1	D	N-φ	b	f
1/2"	15	13	216		138	-	35	825	121	4-22	224	6.4
3/4"	20	19	229		141	-	43	89	130	4-22	254	6.4
1"	25	22	254		143	-	51	1015	149	4-25	285	6.4
1¹/2"	40	38	305	139	210	-	73	124	178	4-29	318	6.4
2"	50	51	371	126	217	-	92	165	216	8-25	381	6.4
3"	80	76	384	191	259	116	127	1905	241	8-25	381	6.4
4"	1OO	102	460	216	297	116	157	235	292	8-32	445	6.4
6"	150	152	613	270	360	116	216	3175	381	12-32	557	6.4
8"	200	203	740	322	394	171	270	3935	470	12-38	635	6.4
10"	250	254	841	420	502	257	324	470	546	16-38	699	6.4
12"	300	305	968	470	572	257	381	5335	610	20-38	793	6.4
14"	350	324	1038	510	675	150	413	559	641	20-41	859	6.4
16"	400	375	1140	600	762	150	470	616	705	20-45	889	6.4
18"	450	426	1232	700	866	180	533	686	787	20-51	1016	6.4
20"	500	473	1334	720	894	180	584	7495	857	20-54	108	6.4
24"	600	575	1569	810	956	220	692	9015	1041	20-67	1397	6.4
CLASS1500
1/2"	15	13	216		138	-	35	825	121	4-22	224	6.4
3/4"	20	19	229		144	-	43	89	130	4-22	254	6.4
1"	25	22	254		147	-	51	1015	149	4-25	285	6.4
1¹/2"	40	38	305	139	210	-	73	124	178	4-29	318	6.4
2"	50	51	371	126	217		92	165	216	8-25	381	6.4
3"	80	76	473	191	259	116	127	203	267	8-32	478	6.4
4"	100	102	549	216	297	116	157	2415	311	8-35	539	6.4
6"	150	146	711	296	365	171	216	3175	394	12-38	826	6.4
8"	200	194	841	378	475	257	270	3935	483	12-45	92	6.4
10"	250	241	1000	495	578	257	324	4825	584	12-51	108	6.4
12"	300	289	1146	542	696	150	381	5715	673	16-54	124	6.4
14"	350	318	1276	590	761	150	413	635	749	16-60	1334	6.4
16"	400	362	1407	670	831	180	470	705	826	16-67	1461	6.4
18"	450	395	1559	710	900	220	533	7745	914	16-73	1621	6.4
20"	500	440	1686	750	950	220	584	832	984	16-79	1178	6.4
24"	600	504	1972	850	1080	280	692	9905	1168	16-92	2032	6.4

注：DN80以上即可生產縮口型

上一篇:固定式球閥

上一篇:鑄鋼法蘭球閥

產品列表

聯系我們

公司地址:天津市東麗區金鐘科技園
全國統一服務熱線：400-000-8533
總機：022-26798533 / 022-26793370
傳真：022-26798534
郵編：300240

亚洲欧洲日韩视频在线观看,免费视频在线一区,日日躁夜夜躁狠狠躁夜夜躁,国产一区二区三区黄色电影,久久久久国产精品免费免费搜索
